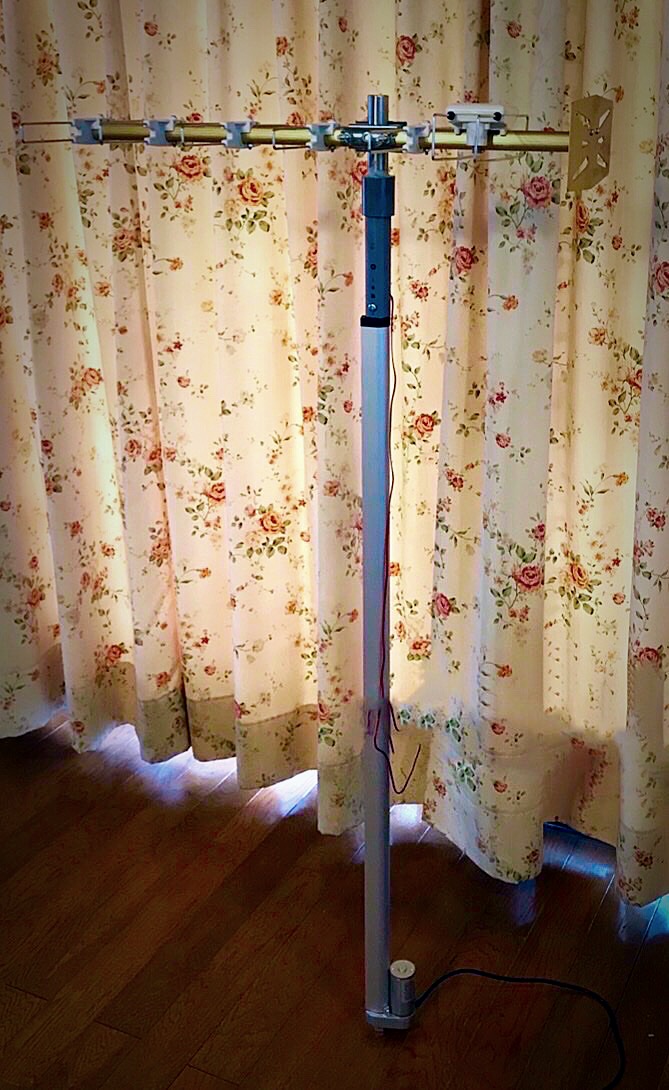

先日作った電動のキャンピングカー用のTVアンテナですが、中国製のローテーター機能付きのTVアンテナがいまいちでしたので、ローテーターを塩ビパイプで作り日本製のアンテナを載せて改良しました。

使用した主な部品は

電動リニアアクチュエータ

ギアードモーター(12V 5RPM)

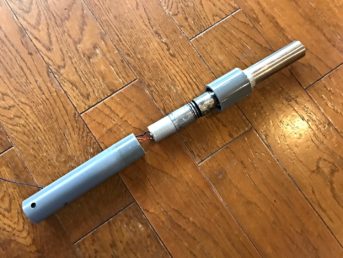

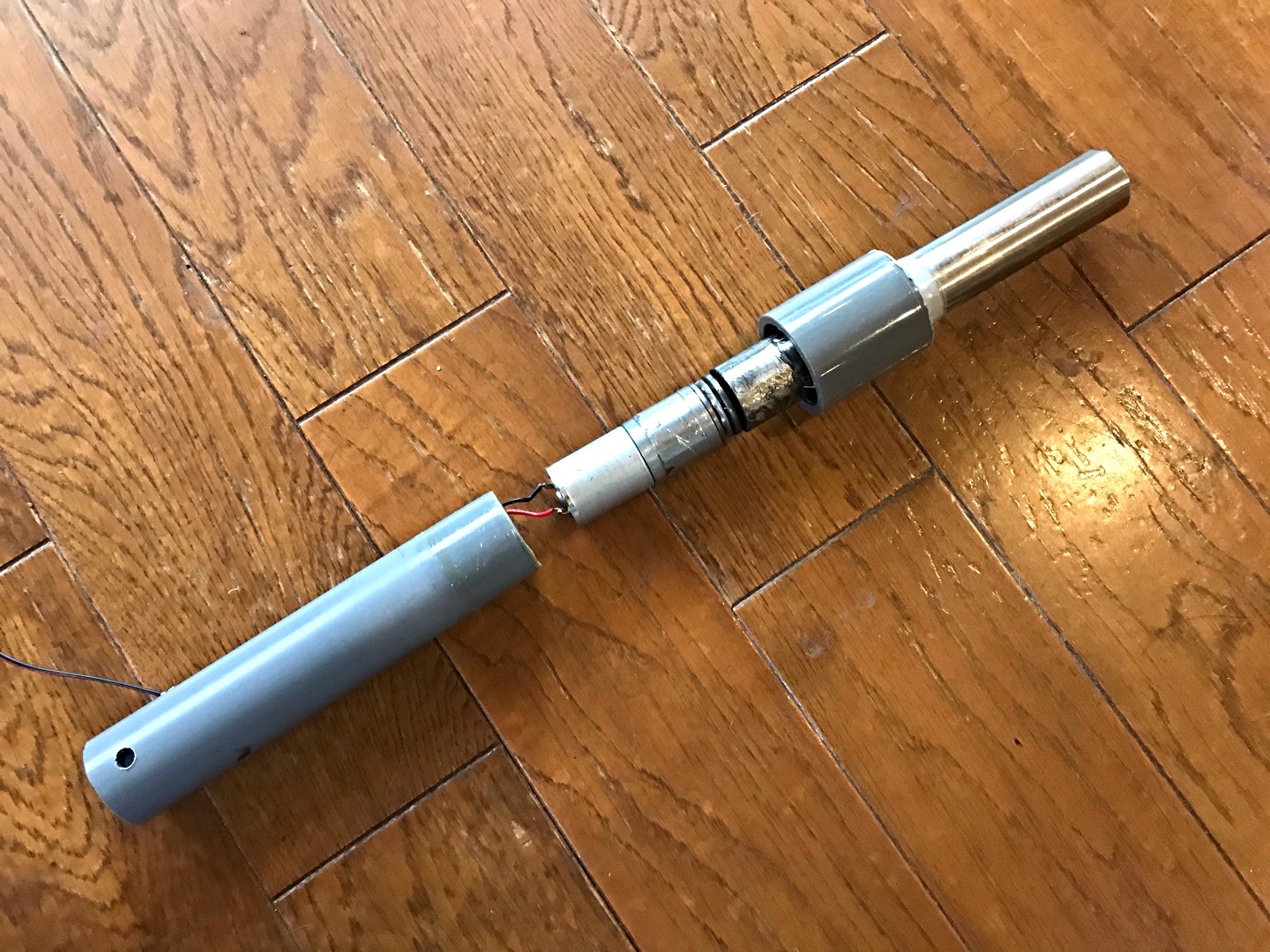

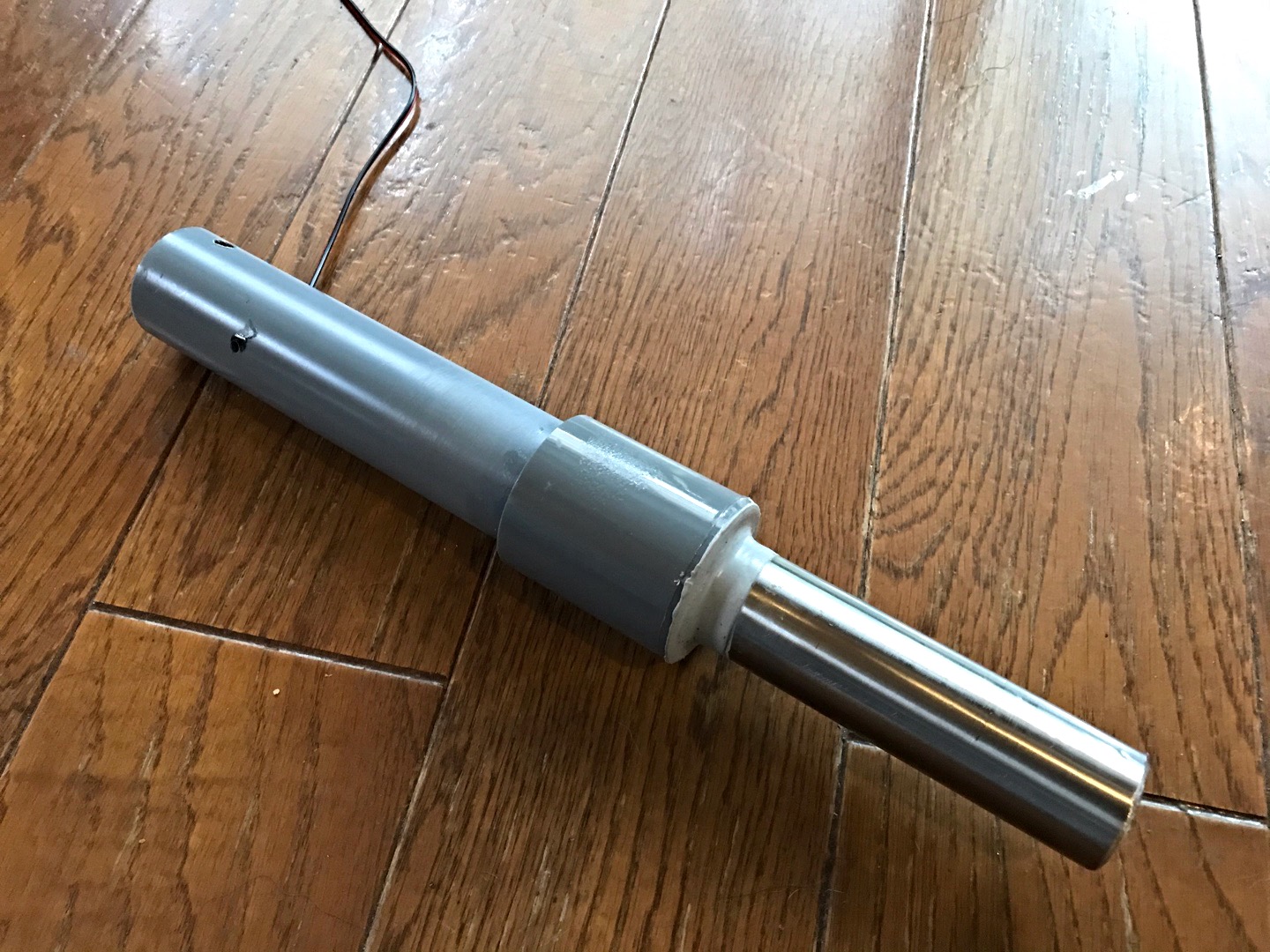

塩ビパイプ　VP25mm他、２５mmステンパイプ

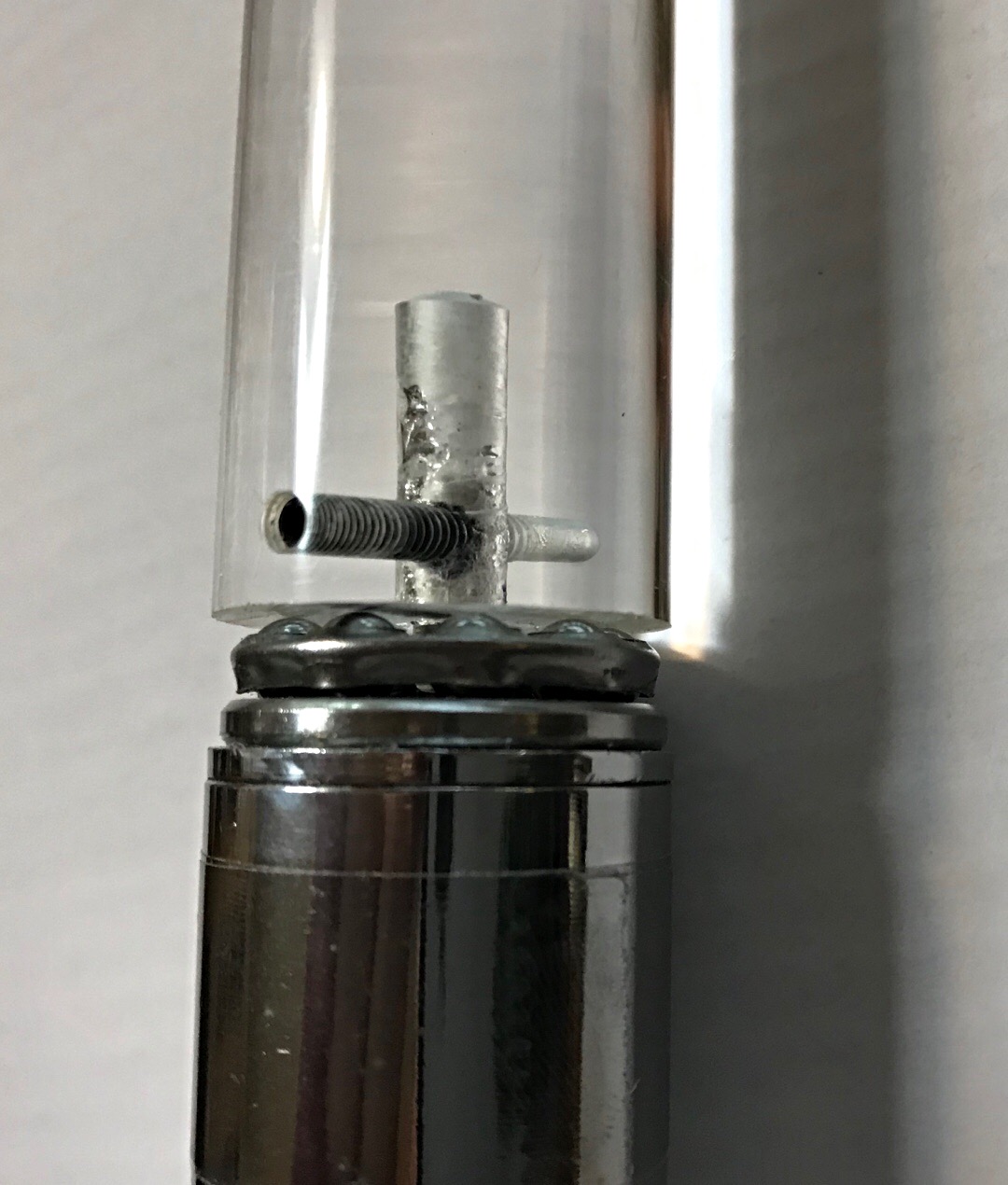

パイプを25mmアクリル棒に変更しました。このアクリル棒は実際は24.5㎜程度しかなくVP25mmにちょうどフィットしました。
また、重量も無く、カップリングも不要に成りました。

台風の強風でアクリル棒のジョイント部が割れてしまいました。アクリルでは強度不足でした。結局、25mmのアルミ棒に替えてます。

スラストボールベアリング　モーターとポールの間に挿入します。

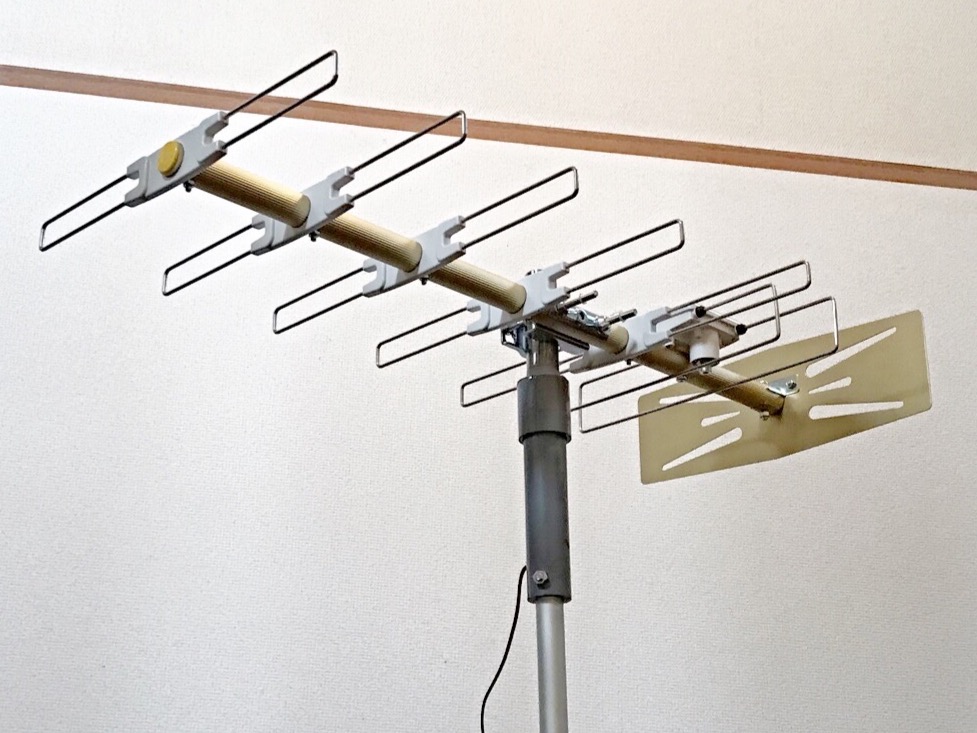

TVアンテナ　小型のアンテナではこれがお薦めですが、既に生産中止で値段が高くなっています。

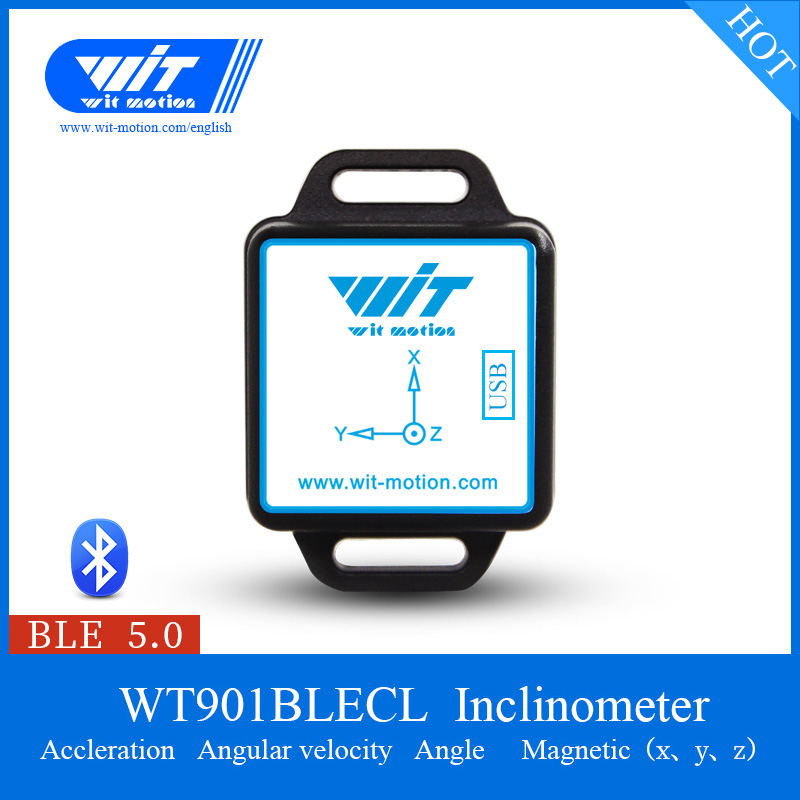

ちょっと使いずらいですが　方向はBluetooth経由でiPhoneで確認します。　他に何か良い方法が無いか探してみます。

後は回転リミット回路を付加したら出来上がりです！！

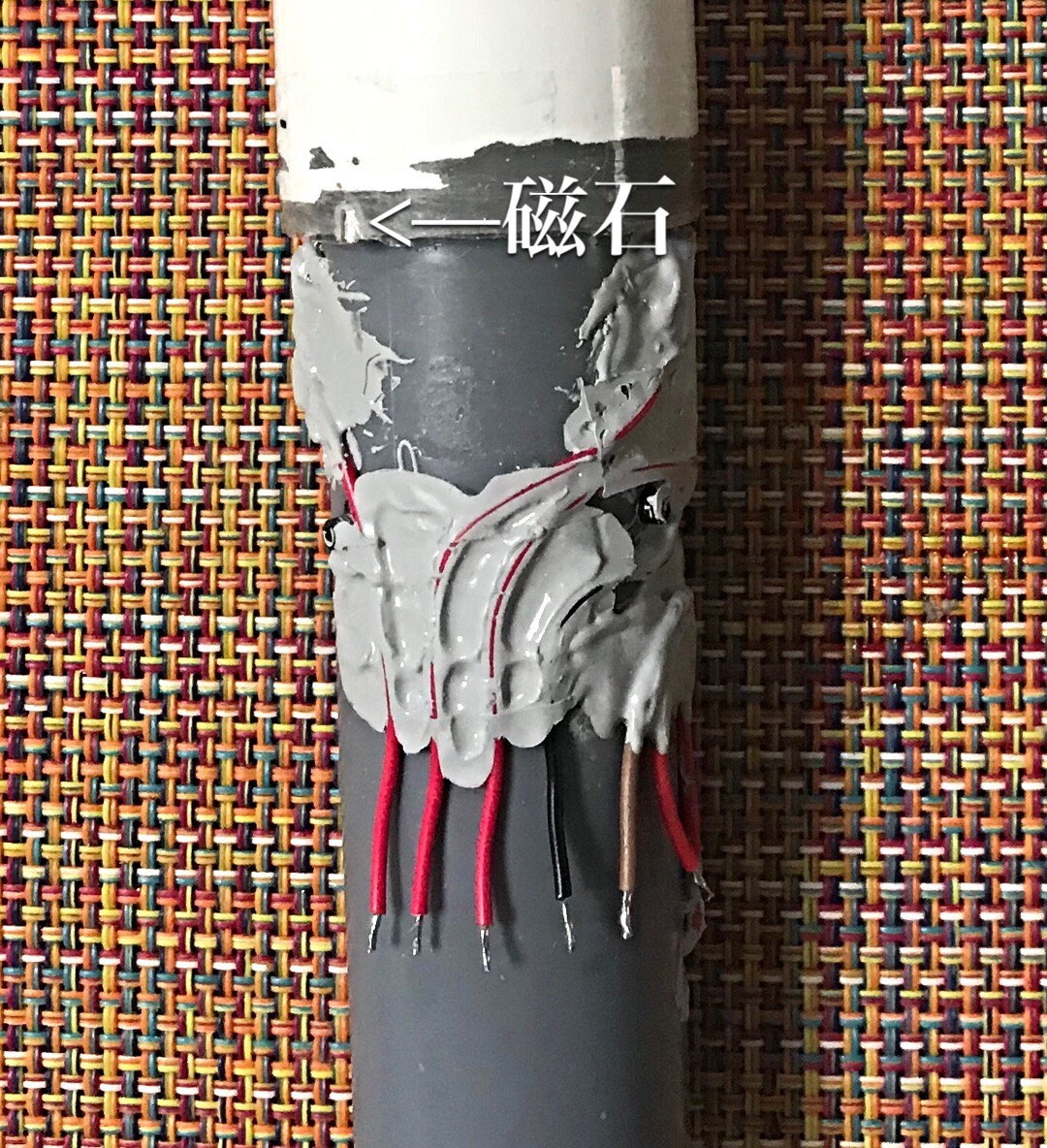

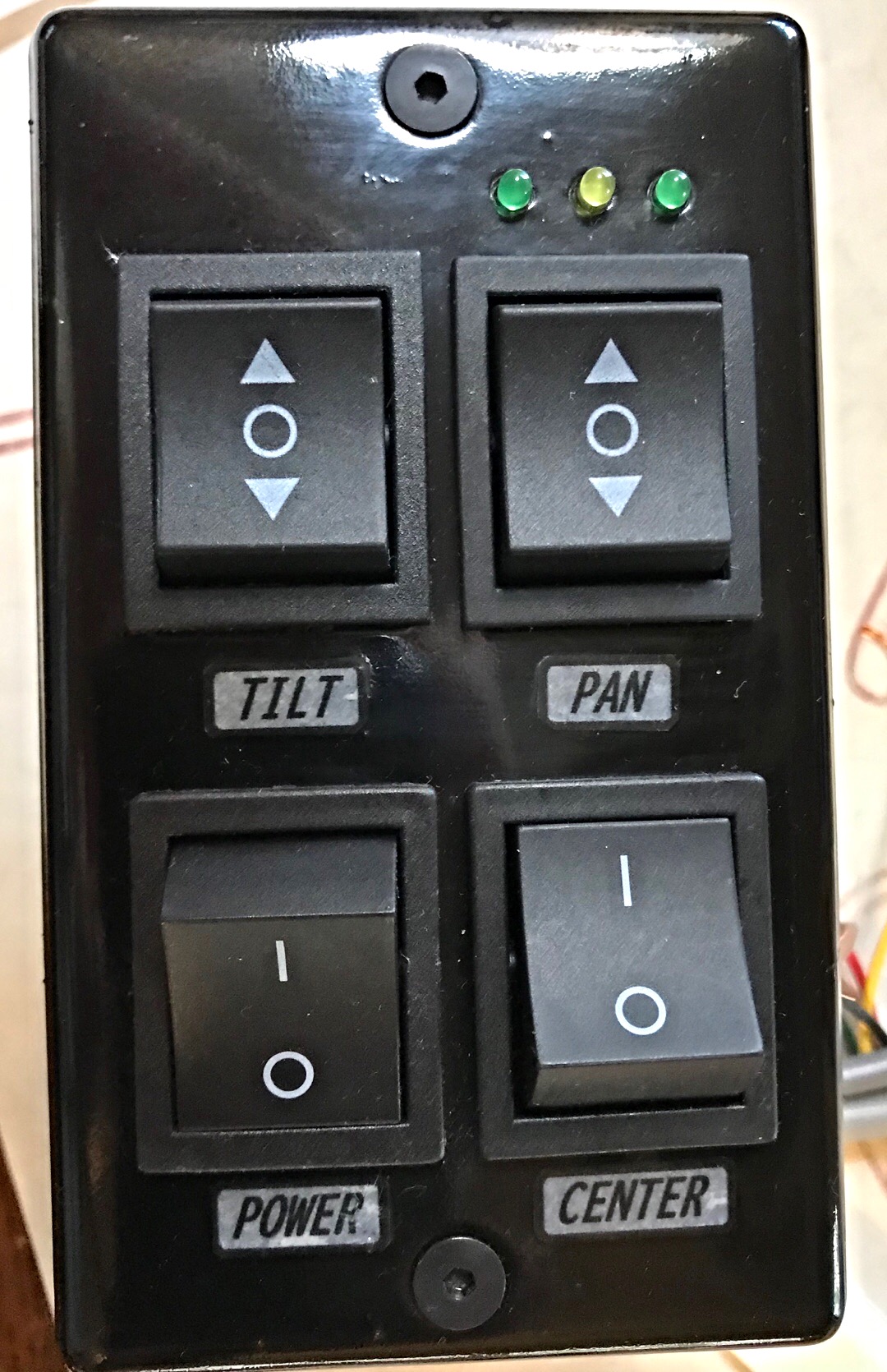

最終的に右エンド、左エンド、センターにリードスイッチでリミッターと表示を付けて、方位計は使ってません。



次はキャンピングカー用電動BSアンテナを作ろうと思っています！！
